5S咨询公司概述：企业实施5S管理活动能够提升企业形象、增强员工归属感和组织活力、降低成本、减少安全事故、提升工作效率、提高产品质量。多数企业看到了这样的效益开始推行5S管理，划线标准作为5S管理的手段之一被应用于各个企业中。

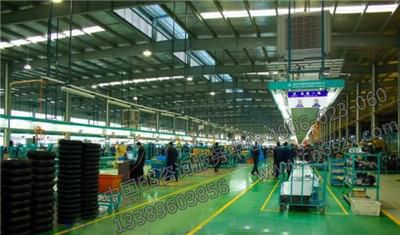

工厂划线标准示意图

一、划线标准的含义

划线标准就是根据不同的区域确定地板的颜色，并用划线标准将其区分的方法。通道和作业区采用区域线；通行方向采用箭头指划线标准；出入口为虚线；设备、工作台等采用定置线。

二、划线标准的标注要求

1、通行线

黄色或白色箭头，表示通道的通行方向，一般在通道的转弯处、楼梯的起点处进行标示。

2、门开闭线

使用黄色虚线。平时人需站在虚线之外，防止在过道上走的时候，被突然打开的门撞到。

3、区域线

划线标准中将区域线分为用于通道和作业区两种情况。用作通道时，应尽量少转弯，避免直角转角，在转弯处，最好成45℃的切角或用圆弧过渡。

4、出入口线

从通道进入作业区必须从出入口线进入。出入口线通常采用黄虚线（10cm）表示，也就是说，只能从画虚线的地方出入工作区。

5、虎纹线

黄黑相间的斜线，表示危险地段的警示。如通道上有突出物、横切物、危险地段等。常用于小心触电、小心碰头、小心脚下、小心楼梯、小心台阶、小心机械移动等几种情况的标识。两种颜色间的宽度相等，一般为100㎜，但可根据设备大小和安全标志的位置的不同，可采取不同的宽度，在较小面积上其宽度要适当和缩小，每种颜色不能少于两条，斜度与基准面成45℃。

6、斑马线

放置灭火器、消防栓、配电箱的前面应画上红色斑马线，斑马线前面的通道应宽敞，不应有堵塞，线内禁放任何物品。

7、定置线

划线标准中的定置线主要针对在制品放置场所、作业台、台车、周转箱等，一般采用黄色或白色，但不合格品可采用红色。

三、标注划线标准的材料

油漆、胶带、瓷砖、栅栏。

四、划线标准的画线步骤

1、清洗地面

首先要对画线区域的地面进行清洗，对地面上残留的污垢彻底清洗干净，否则将影响油漆的附着力。此处，地面破损的地方要加以修补，以免影响地板油漆效果和美观.

2、工具、材料准备

常用的画线工具有卷尺、直尺、尼龙绳、刷子、粉笔、美工刀等，材料为油漆。油漆应选用耐磨性能好的油漆。

3、画线

在刷漆之前，应将底线打好。找底线的方法首先是确定两端点，在两端点之间用尼龙绳拉一连线，然后用长直尺（可用直的木板条或铁板条代替），没连线边用记号笔（或粉笔）画出底线。

打好底线后，就可进行画线。划线标准的画线通常有两种方法：一是用喷枪进行喷漆刷线。将预先制作好的画线模板沿底线放置，注意模板两侧应与底线保持重合，然后进行喷漆，喷完后再移动模板喷下一段，由此不断往复，直至整个线段完成。另一种方法是沿底线的两端贴上胶带，然后在两胶带之间用手工进行刷漆画线，等油漆干后，揭去两端的胶带，于是整齐、漂亮的线条就显现出来。
